Avionics Stand.

Panneau de radio navigation.

Téléchargement des dimensions du NAV Radio panel.

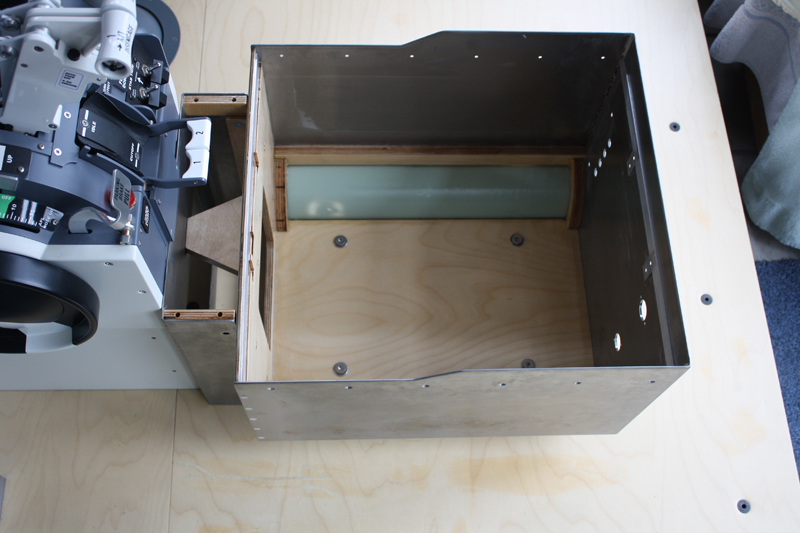

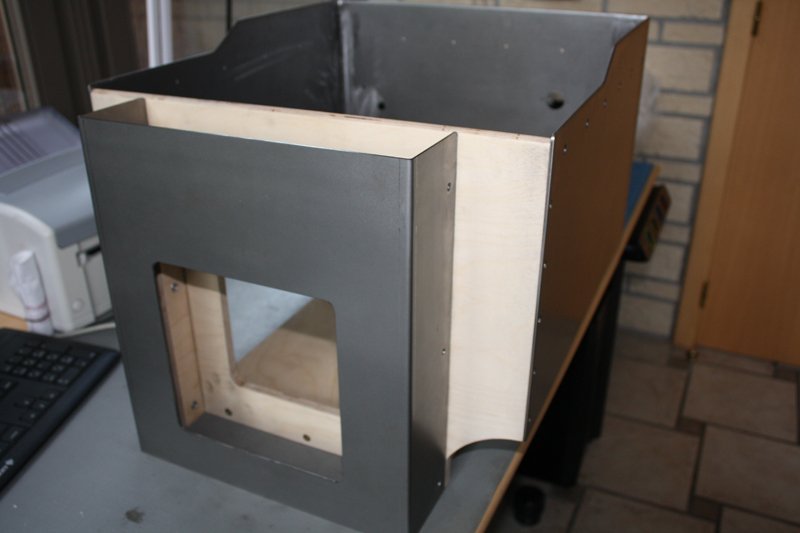

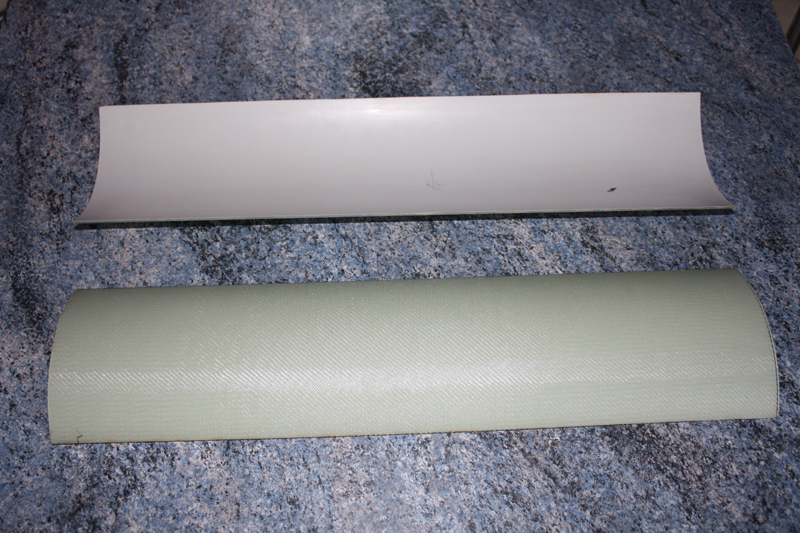

Fabrication en MDF de 12 MM

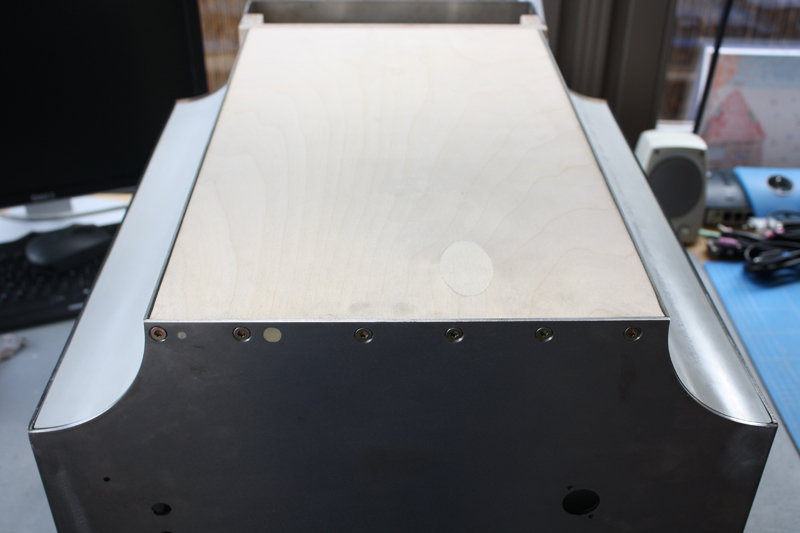

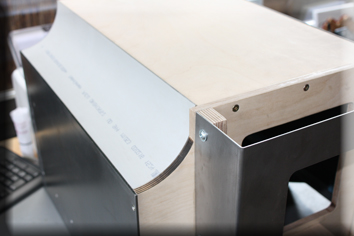

Réalisation d'une découpe de 2 MM de profondeur avec l'aide d'une défonceuse sur le bord du caisson, ce qui permettra d'accueillir le tour en aluminium.

Application d'une couche de primer blanc pour MDF suivi d'un léger ponçage au papier de verre P240.

Téléchargement des décalques de la NAV box.

Conception et application d'une couche de primer adhérence novafill Flex 2 sur la protection des Fuses du caisson par une poignée réalisée dans un tube d'inox.

Mise en peinture du Nav panel avec le code RAL 9002.

Préparation des accessoires de la Nav Box.

Le contour de la Nav box est réalisée dans une latte en aluminium de 5 cm de hauteur sur 146,5 cm de long et 2 mm d'épaisseur. Découpée avec l'aide de la scie à chantourné, mise en forme, enduite de Novafill Flex (4 en 1) et peinte avec le code couleur T0.10.40

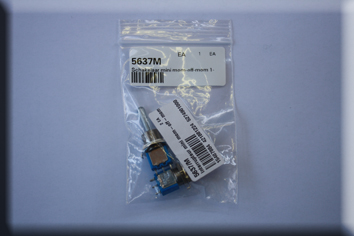

Préparation de la visserie et accessoire.

1 poignée de protection des fuses / 1 fiche Jack 6,35 femelle et sons support d'encastrement / 1 fiche DIN 5b femelle à encastrer.

4 portes fusibles encastrables et sa visserie / 6 cornières en aluminium 15/15.

Côté assemblage

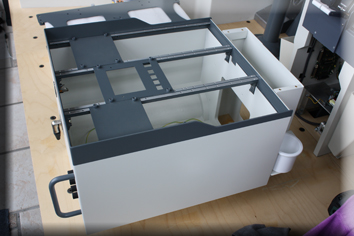

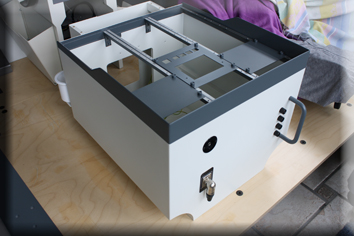

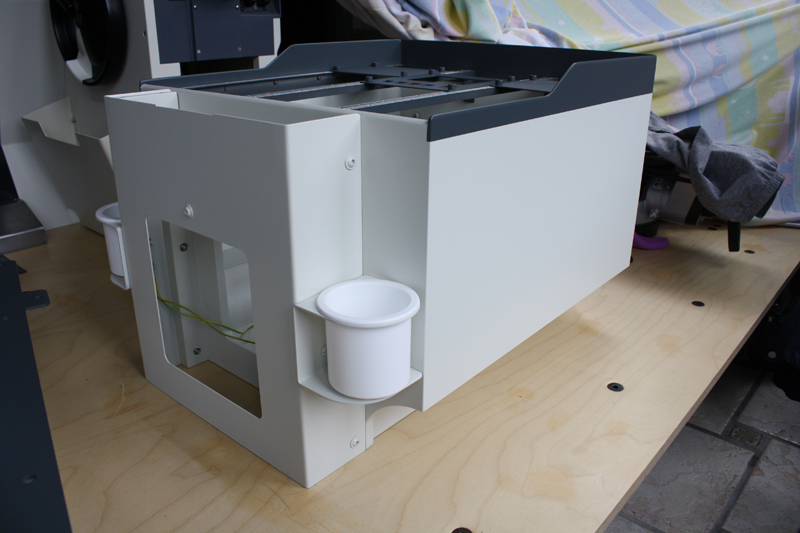

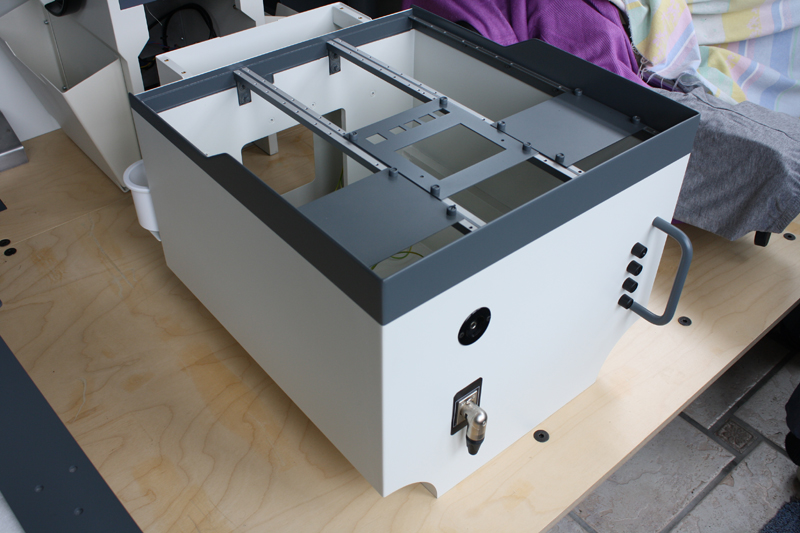

Et bien voilà, le caisson de navigation est terminé et il ne reste plus qu'à installer les différents modules de radionavigation.

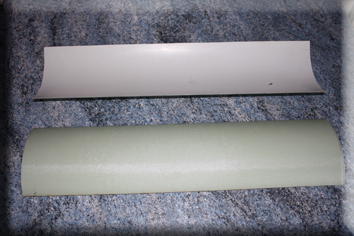

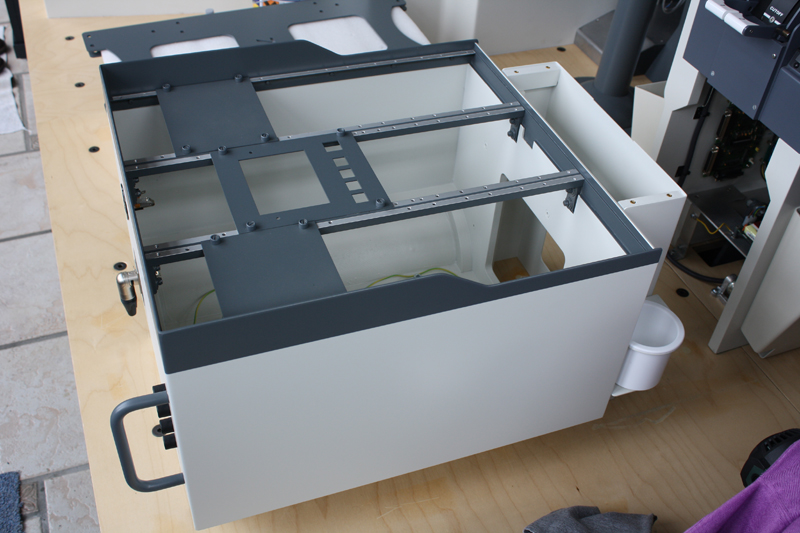

Voici une vue à plat des profilés en aluminium qui accuiellera les différents panels.

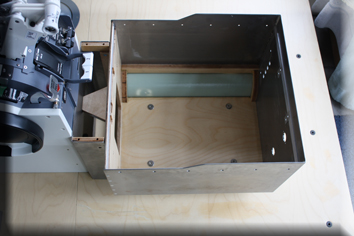

Vue interne du caisson avec l'arrière des fuse et des broches com.

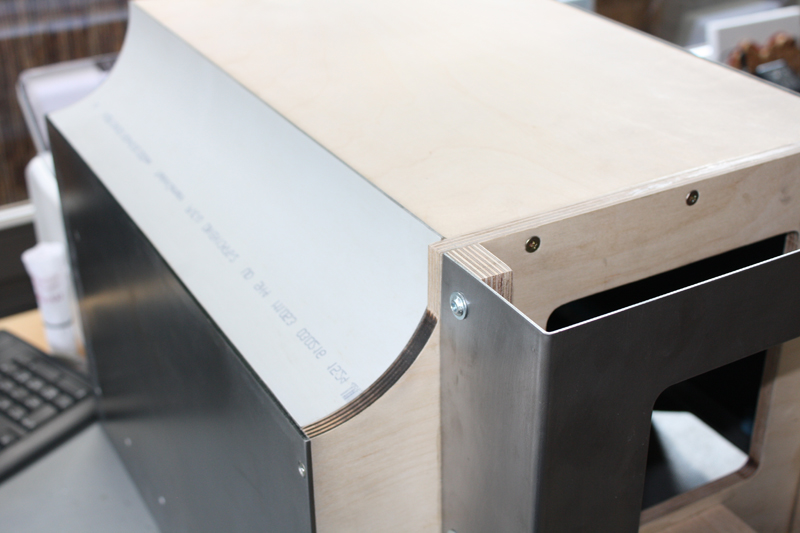

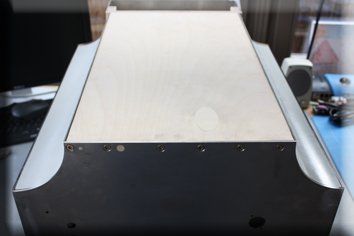

Le bord de la latte de contour à été arrondi afin de s'insérer parfaitement dans le prolongement de l'arrondi du caisson.

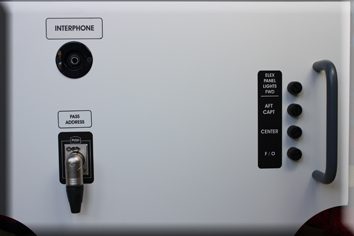

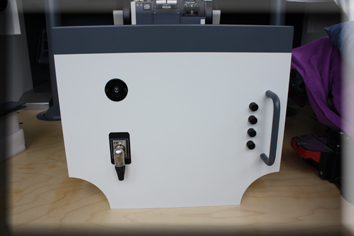

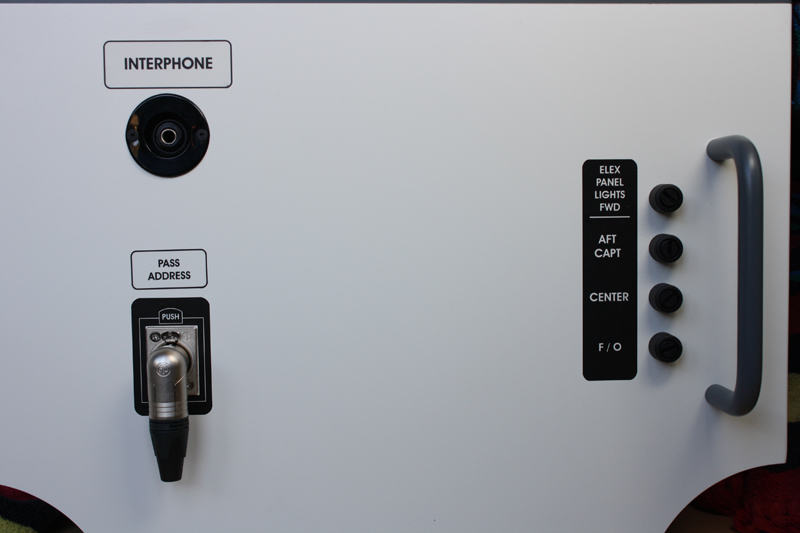

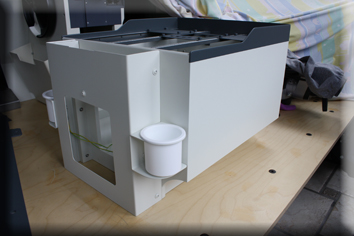

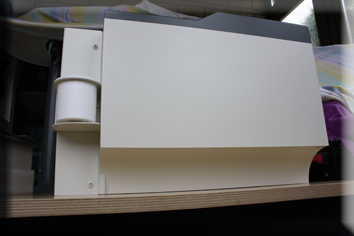

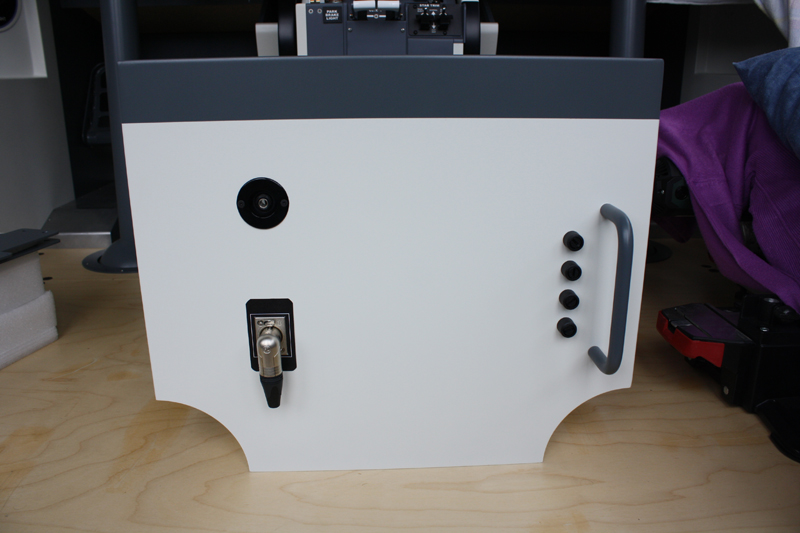

Vue arrière du caisson avec les différents éléments et décalques apposés.

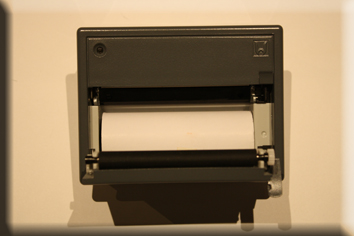

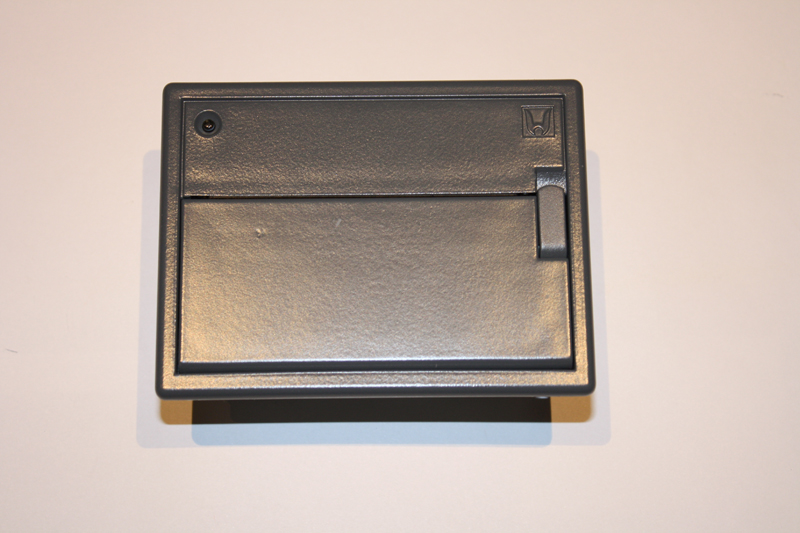

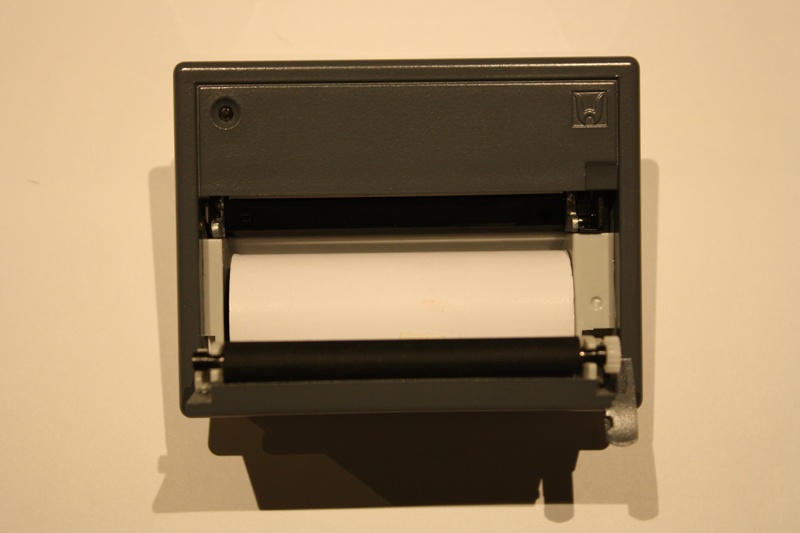

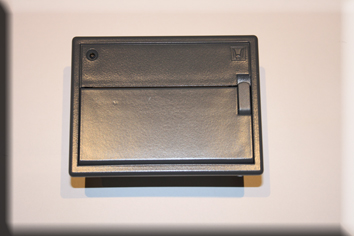

Les Modules.

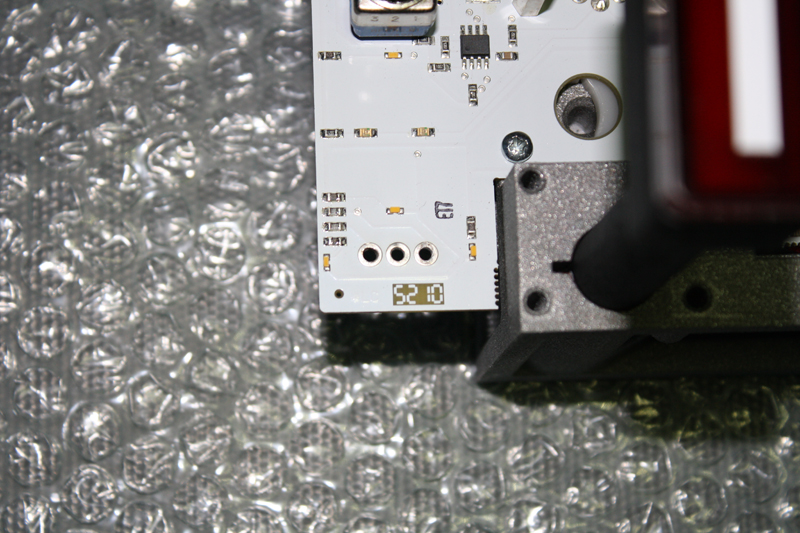

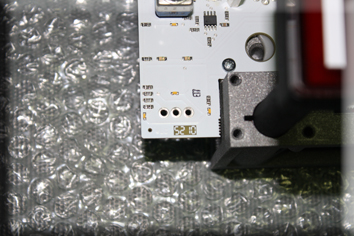

Commandé le 18 mars 2011 et réceptionné le 23 mars 2011, voici les modules de chez Cpflight pour les consoles Incendie, Radar, Navigation et Radio.

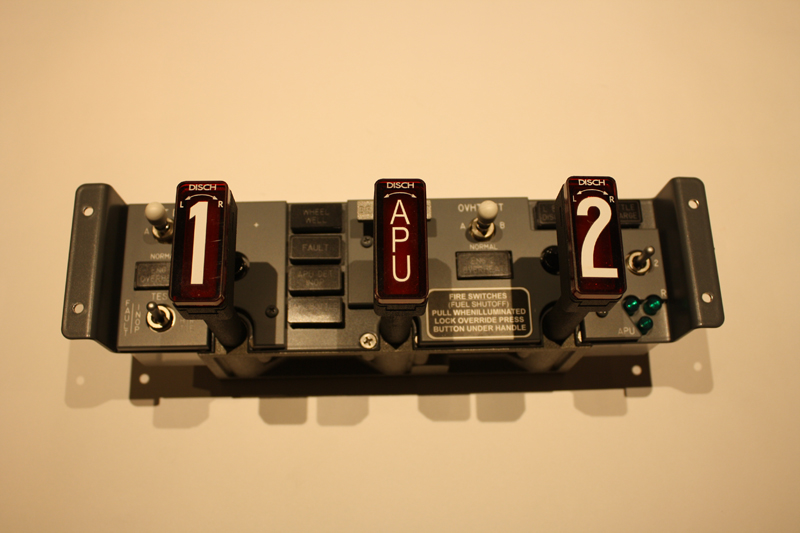

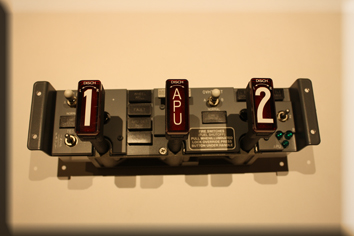

Fire Engine

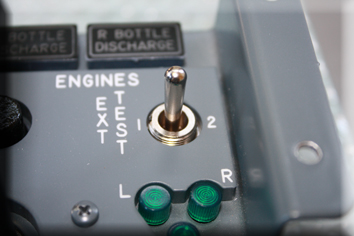

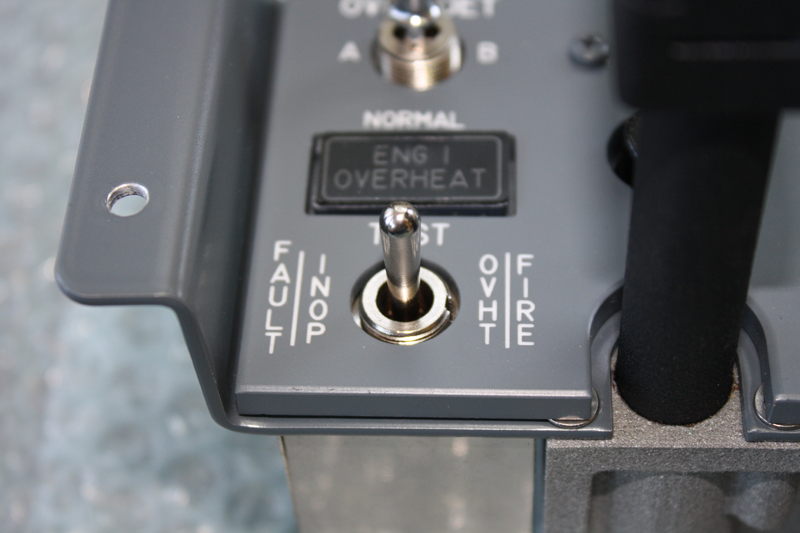

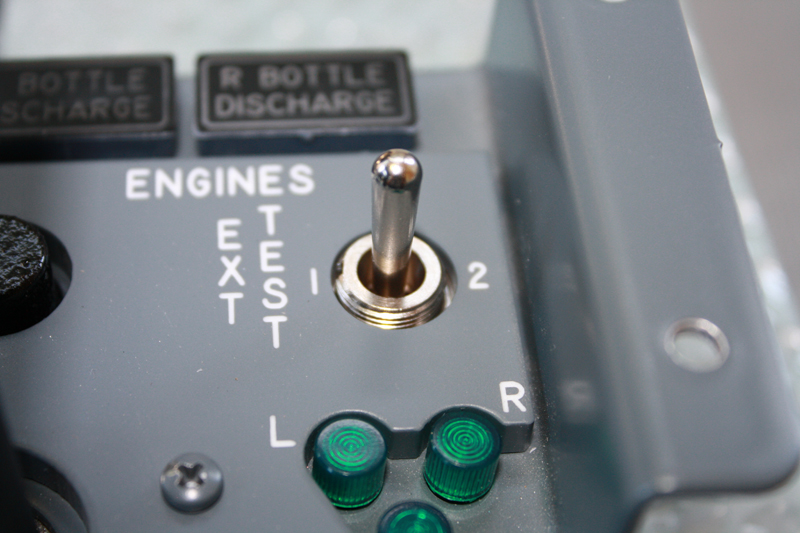

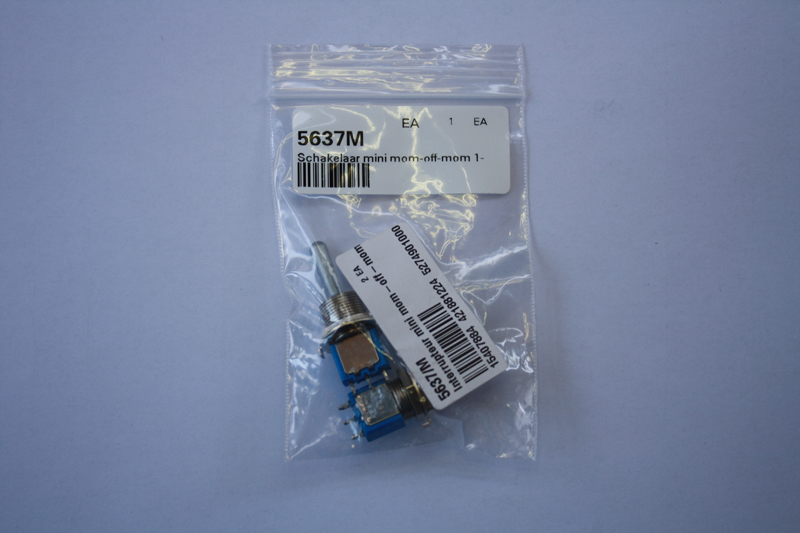

Ajout du décalque et des chapeaux blancs des interrupteurs à levier.

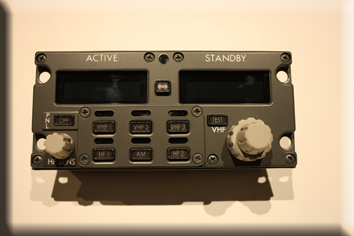

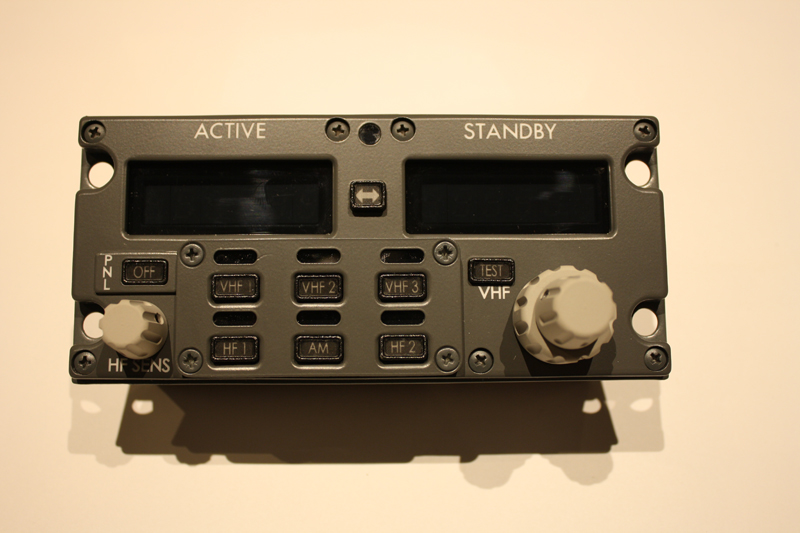

COM (2X)

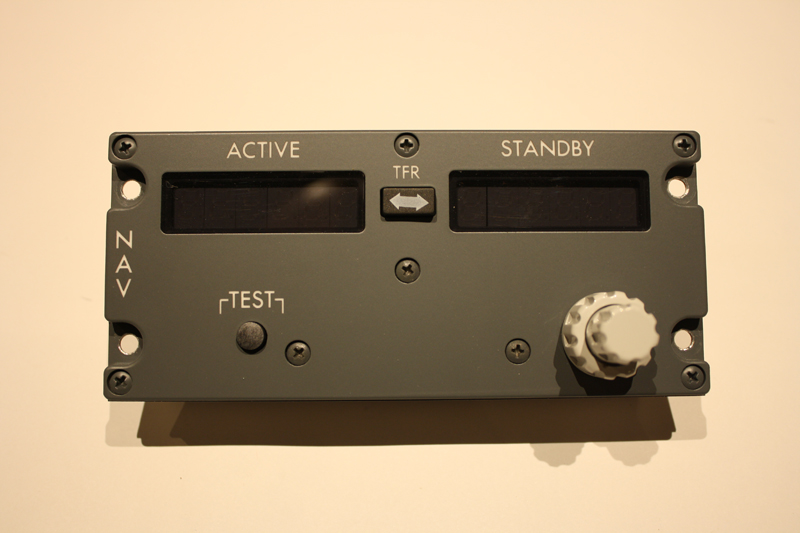

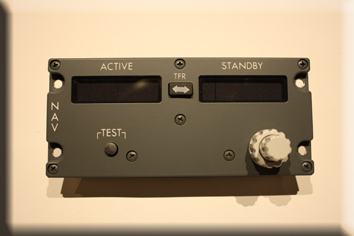

NAV (2X)

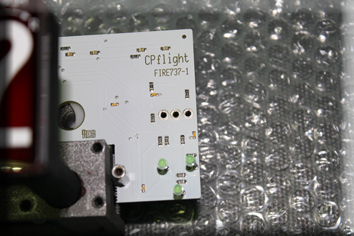

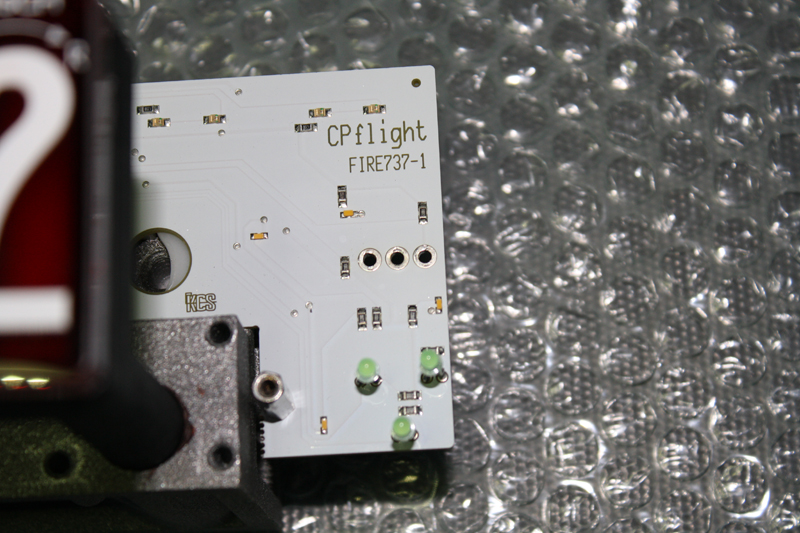

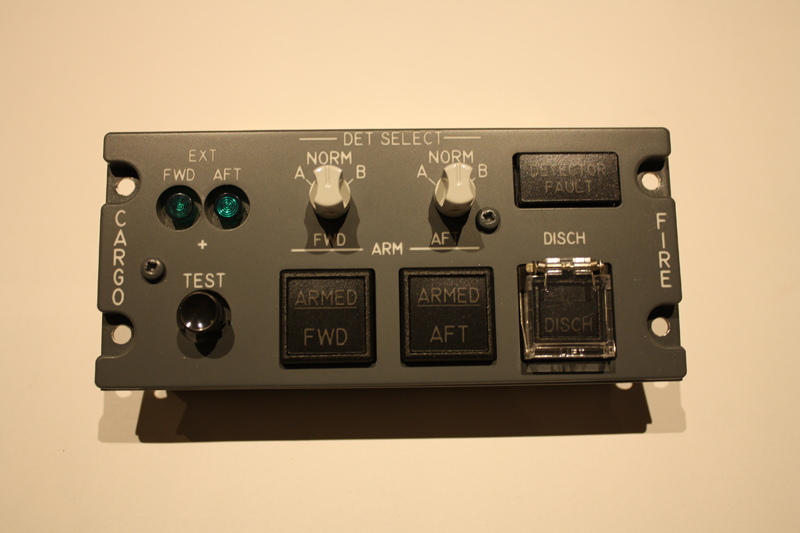

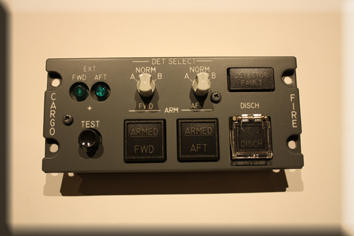

Fire Cargo

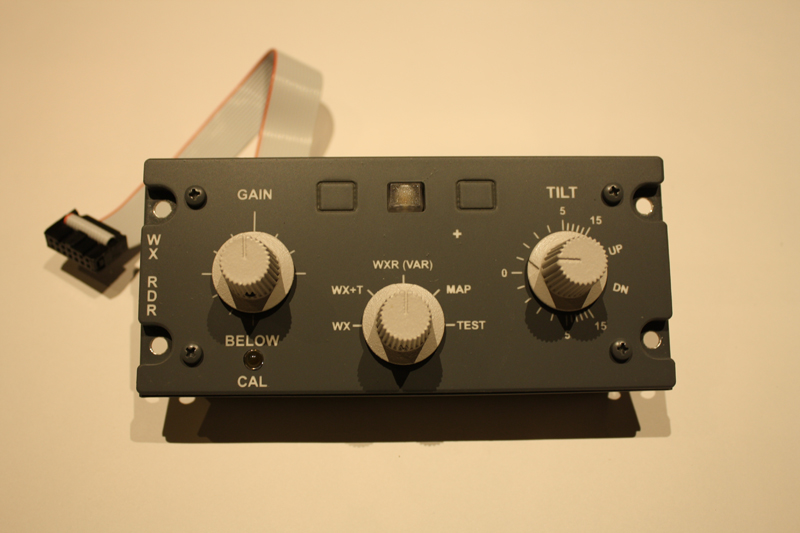

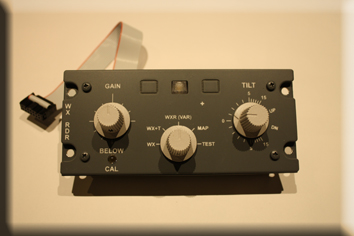

Radar

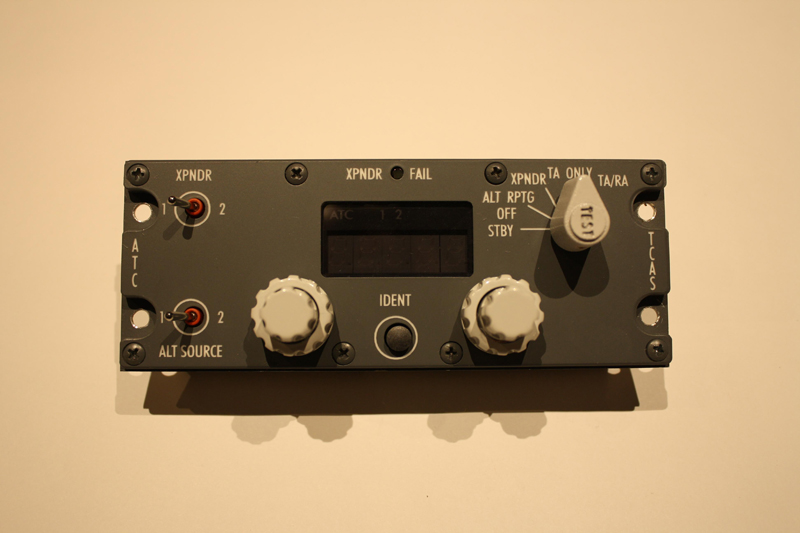

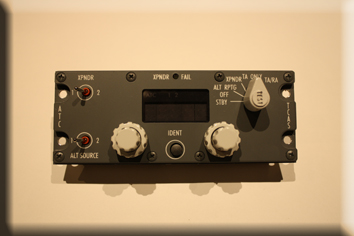

ATC - TCAS

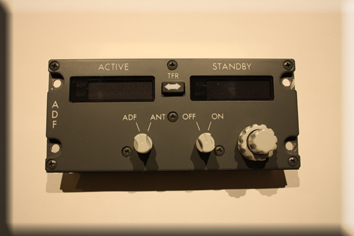

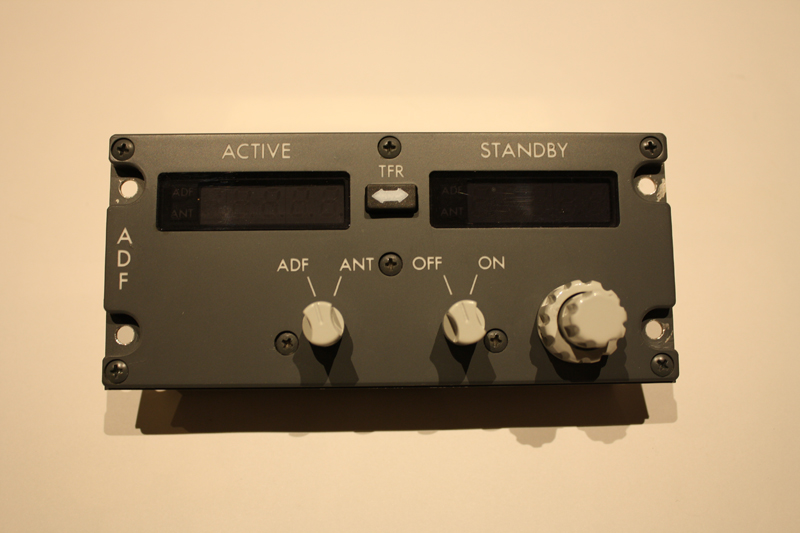

ADF (2X)

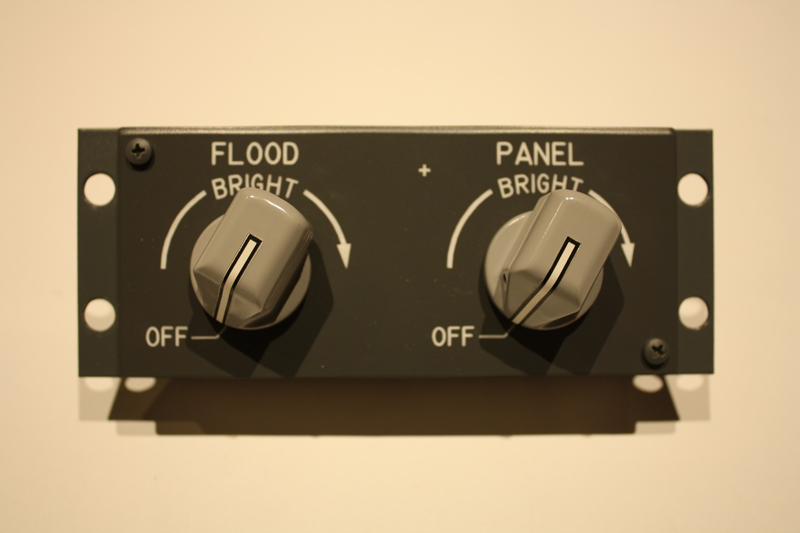

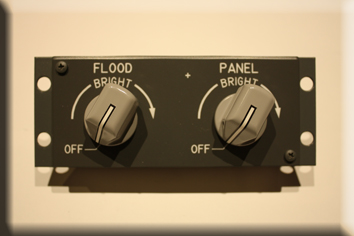

Light Panel

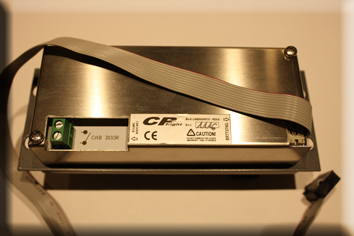

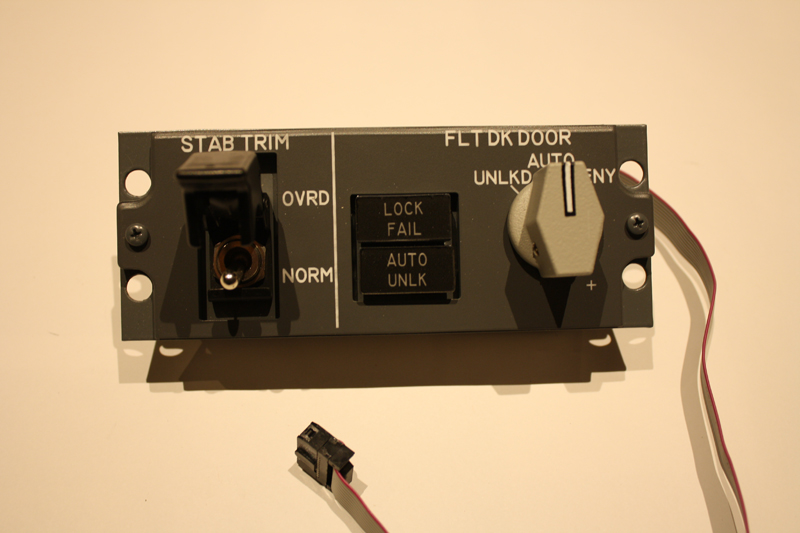

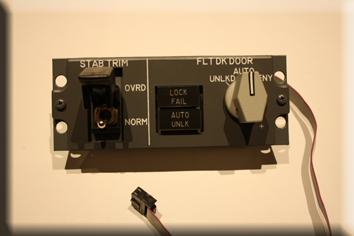

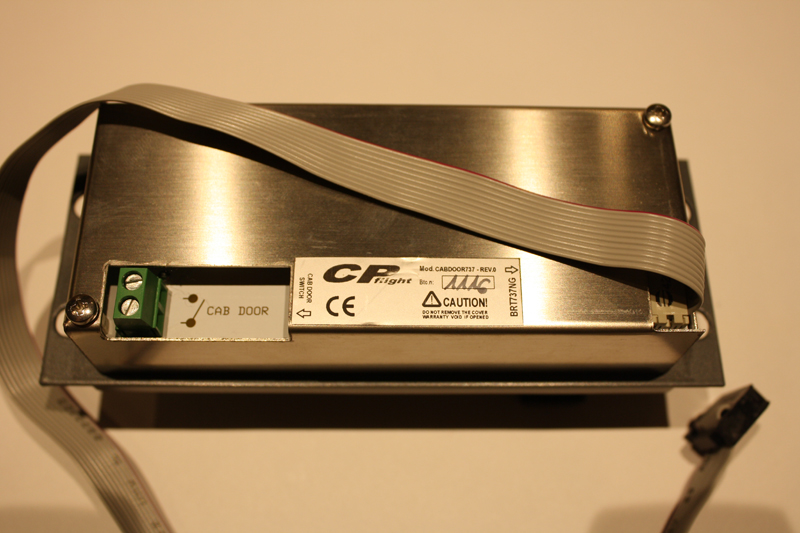

Stab Trim & Door

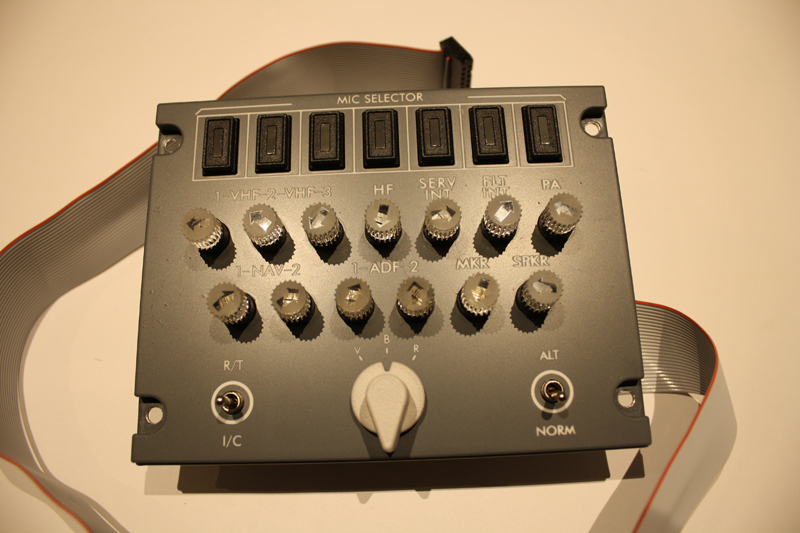

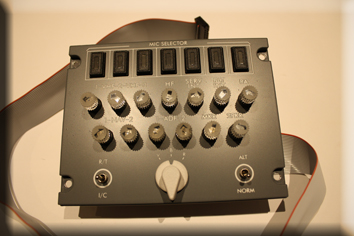

Mic Selector (module fourni par paire)

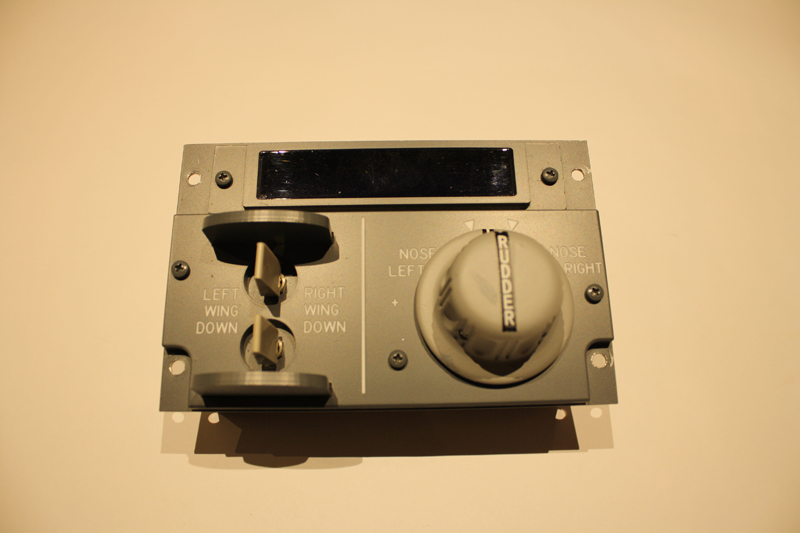

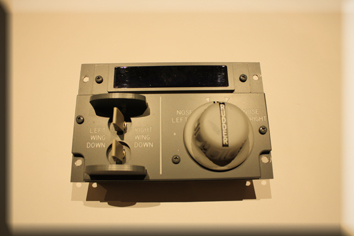

Trim Rudder

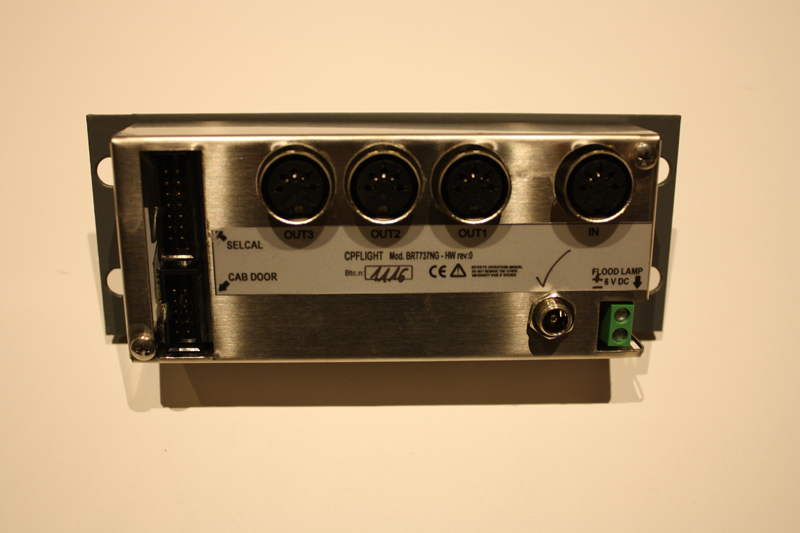

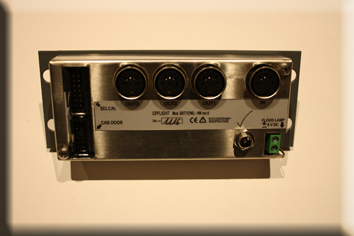

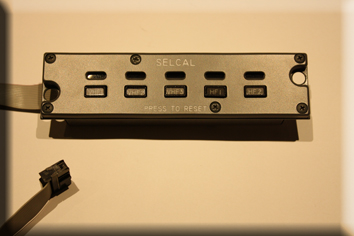

SelCal

Présentation sur le caisson.

Installation.

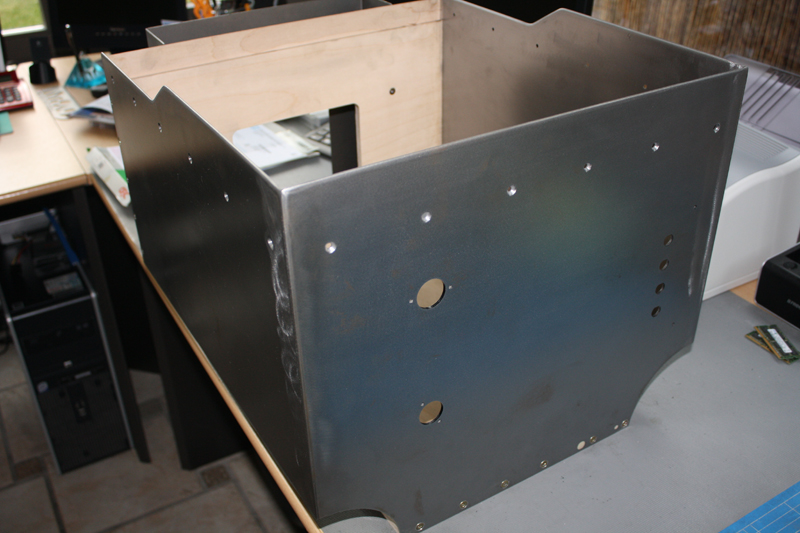

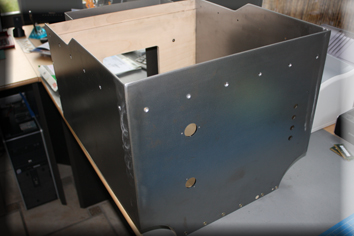

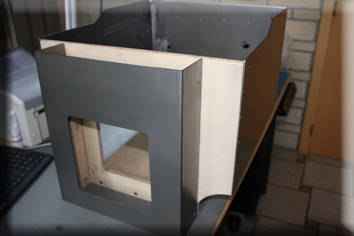

Modification du caisson sur la partie Fire Panel par un tôle en aluminium de 1,5 mm pliée.

Peinte en RAL 9002 et fixée à l'aide d'écrous a enfoncé de métrique 4 mm.

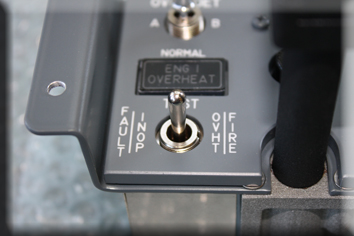

Installation du Fire Panel.

Réalisation et peinture en RAL 7011 des plateaux de fermeture du caisson.

Montage, câblage et fixation à l'aide des Fastener.

Mise en route et test de tous les modules avec l'aide du programme fournis par Cpflight.

Une photo avec le rétro éclairage actif.

CQFD !

A bientôt... pour la suite.
